REVIUNG34
REVIUNG34
- Physical (direct)Ships by Anshin-BOOTH-PackShips within 7 daysOut of Stock7,700 JPY

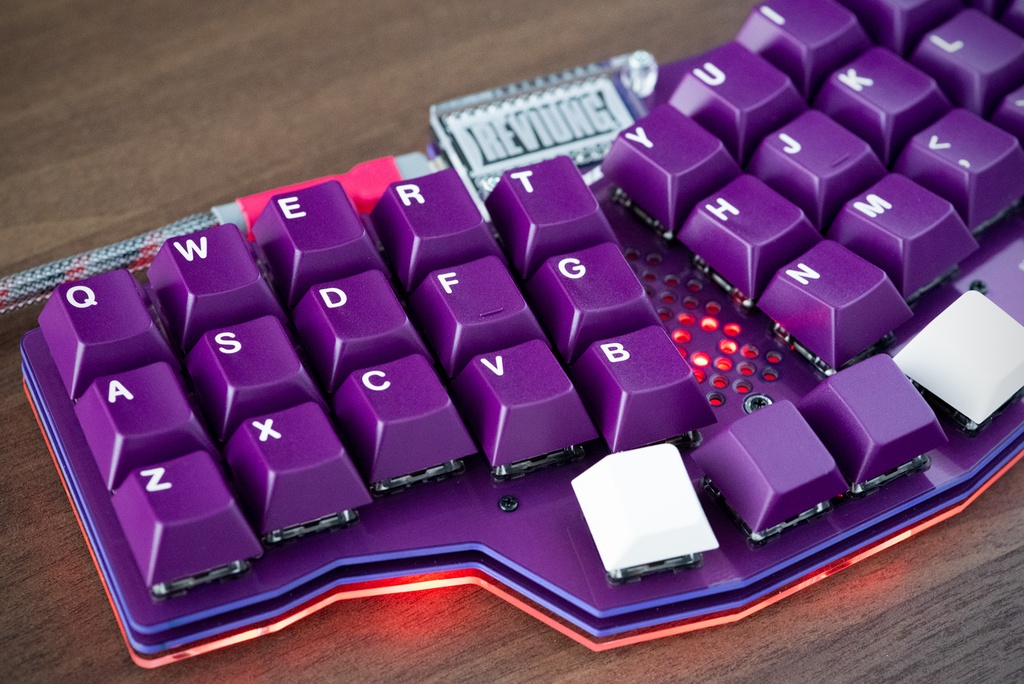

「REVIUNG34」は34キー、または33キーの一体型 column Staggered キーボードキットです。 (はんだ付け作業と別売りの部品が必要です) 分割型の「REVIUNG34 SPLIT Mk-II」はこちらです(↓) https://reviung.booth.pm/items/2521910
はんだ付け作業が必要です
・スイッチをPCBに直接はんだ付けします。 スイッチソケットには対応していません。 ・組立時に中央下段の左親指キーを「1U x 2」の34キーと「2U」の33キーの組み合わせのどちらかを選ぶことができます。 ・表面実装の部品を採用しているので、はんだ付け難易度は少し高くなっています。 はんだ付けにある程度慣れた人向けのキットとなっています。 REVIUNG34では [WS2812B] という5050サイズのRGB LEDを使います。
キット付属部品
PCB --- 1 トッププレート(PCB) --- 1 ボトムアクリルプレート --- 1 アクリルディフューザー --- 1 ProMicro 保護プレート --- 1 アクリルスペーサー --- 3 スペーサー 7mm --- 9 M2ネジ 4mm --- 18 M2ネジ 10mm --- 3 M2ナット --- 3 ゴム足 --- 6 ダイオード(1N4148 SMD) --- 34 タクトスイッチ --- 1 LED(WS2812B) --- 9
キット以外に必要な部品
ProMicro --- 1個 コンスルー(スプリングピンヘッダ12P)--- 2個 MX互換キースイッチ --- 34(33)個 MX互換キーキャップ(1U)--- 34(32)個 キーキャップ(2U)--- 1個(33キーでご利用の場合) MicroUSBケーブル --- 1本
別売オプション
スタビライザー --- 1(33キーでご利用の場合) ミドルアクリルプレート(上下) --- 1セット シリコンシート --- 1 ミドルアクリルプレートについてはこちら https://reviung.com/reviung34-middleplate/ シリコンシートについてはこちら https://reviung.com/build-guide/470/
ミドルアクリルプレート
ミドルアクリルプレートはオプションとなっております。 トッププレートとメインPCBの間と、メインPCBとボトムプレートの間に挟むアクリルプレートです。 ミドルプレートとシリコンシートを間に挟むことでキーボード全体の面で支えるようになり、キーボードの剛性が高まり、重量も増えるので打鍵時に安定感がでます。 打鍵音もすこし小さくなり、高音が減り低音寄りの少し丸くなった感じに変化します。 レーザーカット用のデータを公開しておりますので、ご自身でご用意ください。 https://reviung.com/reviung34-middleplate/ お好みの色のアクリルを選択することができます。(透明・不透明どちらも対応しています)
組み立てに必要な道具
精密プラスドライバー +00 (眼鏡やパソコンなどに使われている微小なネジを回せる精密ドライバー) 両面テープ
ビルドガイド
https://reviung.com/build-guide/724/
